空氣質量監測子系統
方
案
書
2022年3月
目 錄
一、 系統概述
二、 系統功能框圖設計
三、 傳感器類型
四、 數據處理與分析
五、 數據傳輸與設備
六、 數據顯示及預警
七、 用戶管理
一、 系統概述
醫院是一個特殊的社會環境，是傳染源密集的場所，病人呼吸的空氣中和接觸物上都會有大量致病菌存在，這也是造成醫院感染特別是外源性感染的重要原因之一。因此經常定期對醫院不同環境中空氣質量進行監測，并及時采取對策是預防和控制醫院的感染一個重要環節。
醫院空氣質量實時環境監測的目的在于什么？答案毋庸置疑，醫療執業人員必須要了解醫院室內環境感染因素狀況，以更好的促進醫療安全，和保障醫院病患與醫務工作者的健康。研究表明,醫院感染的發生取決于宿主、病原體和環境之間的復雜相互作用關系,而醫院環境空氣作為環境的重要組成部分,是主要的傳播和傳染源之一，目前40余種法定傳染病中有近35%可以通過空氣傳播,占據傳播途徑的首位。因此醫院室內空氣監測顯得更有意義。

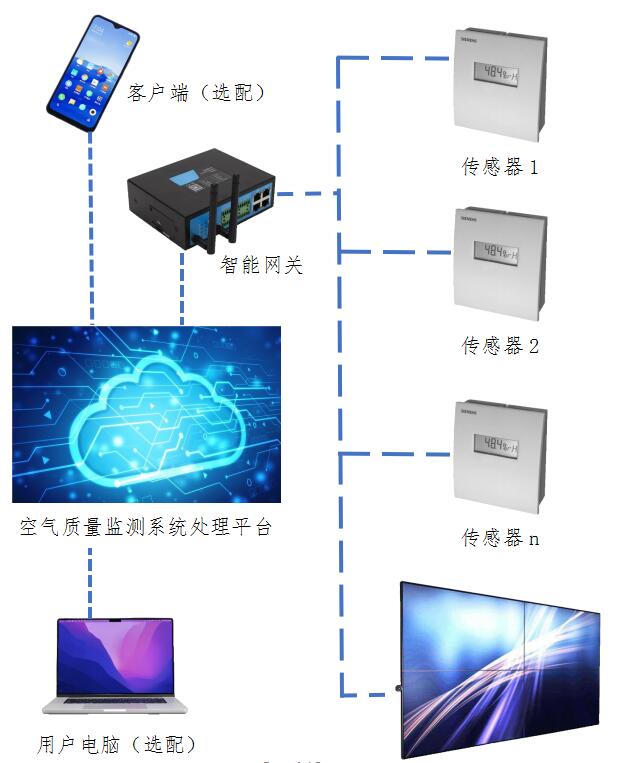

二、 系統功能框圖設計
三、 傳感器類型
醫院內需要監測的內容包括：
（1）空氣總揮發性有機化合物VOC; (全域范圍內使用)
（2）空氣污染顆粒物，一般以直徑小于或等于2.5μm的顆粒物為計數單位，簡稱PM2.5; (全域范圍內使用)
（3）甲醛 ；(病理化驗等局部范圍內使用)
（4）二甲苯；(病理化驗等局部范圍內使用)
（5）溫濕度；(全域范圍內使用)
（6）微壓差；(全域范圍內使用，負壓區必備)
（7）露點溫度；（恒溫恒濕區域范圍內使用）
（8）氣溶膠顆粒；（傳染區域內使用）
（9）硫化氫；（解剖等區域內使用）
（10）氨氣；（解剖等區域內使用）
特殊用途的監測內容未在上列出。
四、 數據處理與分析
空氣質量數據的監測是通過傳感器系統。收集的數據可通過監控設備轉化為數據信息，提供空氣質量指數標準，可以在傳感器系統控制的區域內進行實時保存。將統計數據與環境指數相比較，能夠評估并控制污染源，從而實現去除空氣中有害物質并提高環境質量的目的。
空氣質量數據處理技術有很多種方法，其中包括機器學習、深度學習、數據挖掘、數據分析，以及人工智能等等。目前，監測系統中借助深度學習的設備日益普及。深度學習是一種基于機器學習的******人工智能技術，可以通過貝葉斯網絡和神經網絡結構對數據進行處理、可視化和分析。深度學習對于標記數據的分析結果比較穩定，在深度學習技術的幫助下，研究者可以對污染物濃度和風力方向等數據進行深入的探索。
空氣質量監測數據的預測方法是指以時間為自變量的統計模型，它可以通過對歷史數據進行分析和建模，來預測未來空氣質量變化。時間序列模型的關鍵是時間序列的平穩性和自相關性。平穩時間序列是指各個時刻的均值、方差及協方差等都不隨時間變化，自相關性則是指時間序列中不同時刻的變量值之間的相關性。ARIMA模型是一種常用的時間序列預測方法，它是自回歸移動平均模型的一個組合，適用于各種類型的時間序列數據。
五、 數據傳輸與設備
空氣質量監測子系統的數據傳輸有二個部分組成：
******部分是傳感器與智能網關之間的鏈路通訊；
傳感器作為末端信號采集設備，提供模擬量或者通訊輸出功能，常用的信號包括0-10V模擬量，4-20mA模擬量，modbus RTU@RS485通訊接口，modbus TCP通訊接口，IoT物聯網設備通訊接口等。
智能網關的作用：
1、 是將整個監測區域根據不同的功能，劃分成不同的物理隔離網絡；
2、 它通過標準總線協議與傳感器進行通訊，負責數據收集，量程換算等功能；
3、 提供級聯端口，將數據轉發給數據分析與處理模塊；
4、 提供day級別的數據緩存功能，防止數據丟失；
5、 通訊鏈路轉換，經過智能網關后，所有數據均轉換為標準以太網協議的數據流，帶寬擴充為千兆，數據交換速度大大增加；
6、 自組網功能，在布線不方便的區域，還提供了專用信道負責組網優化，實現輕量級的數據傳輸；
第二部分是智能網關與空氣質量監測系統處理平臺的鏈路通訊；
這部分網絡由數據存儲服務器，數據算力服務器，千兆/萬兆以太網交換機，路由器、防火墻、云平臺等設備組成。
數據存儲服務器負責raw數據存儲，保存時間由用戶自定義；
算力服務器提供大數據模型分析，預測結果；
以太網交換機、路由器、防火墻組合在一起構成了整個系統的安全網絡，防止數據泄露；
云平臺根據權限負責將數據分發給不同的目標群體，實現數據的發布；

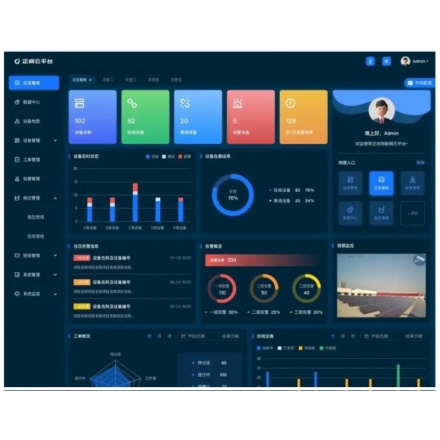

六、 數據顯示及預警
1、 區域數據顯示
醫院一般根據科室功能劃分區域數據顯示，通過醫院內部網絡，在終端pc上可以登錄空氣質量監測系統，根據權限查看對應的數據參數，在科室的公共區域，設置多媒體顯示終端，實時對所有人員公布控制質量參數。如達到預警設定條件，無論是終端pc還是多媒體顯示終端，都能及時顯示預警內容。
2、 云平臺數據發布
通過手機APP終端登錄空氣質量監測系統，即可實現遠程數據共享，及時獲取信息，手機App終端也能******時間收到預警信息。
七、 用戶管理
用戶管理模塊主要用于對系統用戶的管理，包括用戶的注冊、登錄、權限分配等功能。這一模塊可以確保系統的安全性和穩定性，防止未經授權的用戶訪問系統。
