ICWelt.VOCSense
傳感器
使用說明書
硬件版本號：1.05a
軟件版本號：1.00b240613
WuXi Intelligent Control Corporation
2021年5月
聲 明
本說明書版權屬無錫市智控科技有限公司（以下稱本公司）所有，未經書面許可，本說明書任何部分不得復制、翻譯、存儲于數據庫或檢索系統內，也不可以電子、翻拍、錄音等任何手段進行傳播。
感謝您使用智控科技的系列產品。為使您更好地使用本公司產品，減少因使用不當造成的產品故障，使用前請務必仔細閱讀本說明書并按照所建議的使用方法進行使用。如果您不依照本說明書使用或擅自去除、拆解、更換傳感器內部組件，本公司不承擔由此造成的任何損失。
您所購買產品的顏色、款式及尺寸以實物為準。
本公司秉承科技進步的理念，不斷致力于產品改進和技術創新。因此，本公司保留任何產品改進而不預先通知的權力。使用本說明書時，請確認其屬于有效版本。同時，本公司鼓勵使用者根據其使用情況，探討本產品更優化的使用方法。
請妥善保管本說明書，以便在您日后需要時能及時查閱并獲得幫助。
無錫市智控科技有限公司

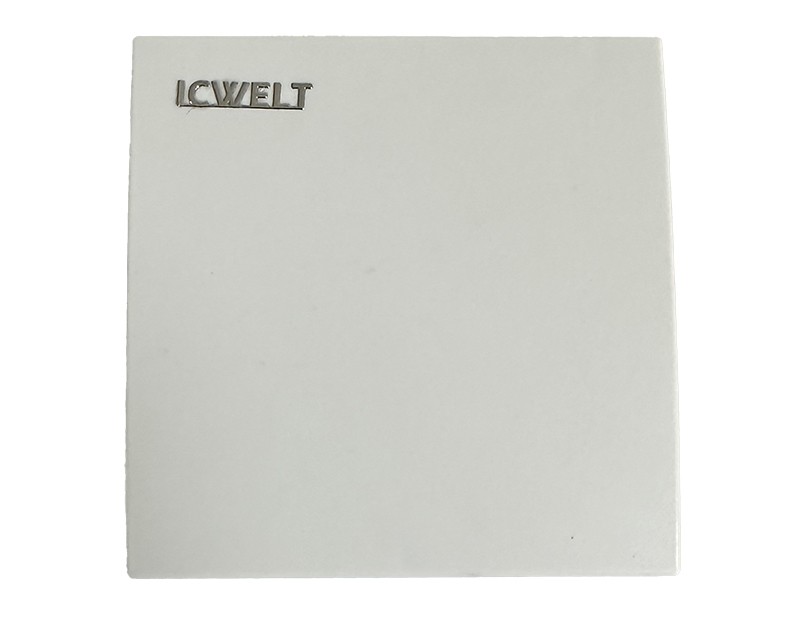

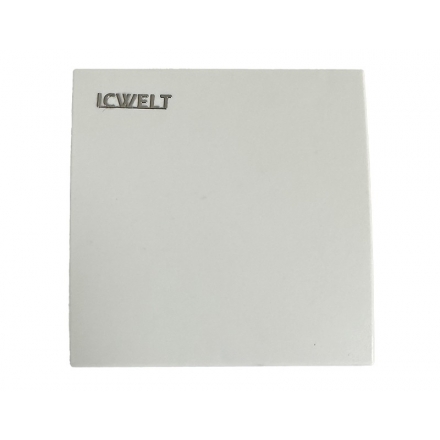

ICWelt.VOCSense傳感器
1. 產品表述
ICWelt. VOCSense傳感器是一個多通道模塊化空氣檢測模組。它支持的采集信號包括：VOC、CO2、溫度、濕度。通過傳感器上的撥碼開關，可以對上述傳感器進行任意組合設置，達到一個模組多種氣體同時采集的需求。該模組內置高性能MCU，能同時高速采集8個模擬信號并對采集的信號進行補償運算；該模組還具有ModBus協議通訊功能；它還提供了一個無線通訊模塊（選件）。該模組具有良好的一致性、穩定性，方便使用。體積小，便于集成。
2. 傳感器特點
2 一致性好；
2 實時響應；
2 數據準確；
2 朂小分辨率±20 ppm；
2 接口豐富；
3. 主要應用
空氣凈化器、新風系統、便攜式儀表、空氣質量監測設備、空調、智能家居設備等場所。
4. 技術指標
|
產品型號 |
ICWelt.VOCSense |
|
檢測氣體 |
根據不同的傳感器配置而定 |
|
數據輸出 |
UART（RS485）/模擬量 |
|
工作電壓 |
DC 21.5V～25.5V |
|
工作電流 |
≤ 100mA |
|
休眠電流 |
0.05mA |
|
工作濕度 |
15%～90% RH 無凝露 |
|
工作溫度 |
-20℃～40℃ |
|
儲存溫度 |
-20℃～60℃ |
|
使用壽命 |
2年（空氣中） |
|
溫度 |
1、 檢測范圍：-40~125℃ 2、 介質：空氣 3、 傳感器類型：半導體數字傳感器 4、 分辨率：0.01℃ 5、 測量精度：±0.15℃ 6、 響應時間：5s |
|
VOC |
1、檢測范圍：125-600 ppb 2、介質：空氣 3、傳感器類型：MEMS傳感器 4、分辨率：1 ppb 5、測量精度：5 ppb 6、響應時間：1s（預熱15分鐘） |
|
CO2 |
1、檢測范圍：450-2000 ppm 2、介質：空氣 3、傳感器類型：MEMS傳感器 4、分辨率：1 ppm 5、測量精度：5 ppm 6、響應時間：1s（預熱15分鐘） |
|
濕度 |
1、 檢測范圍：0-99.99% RH 2、 介質：空氣 3、 傳感器類型：半導體數字傳感器 4、 分辨率：1% RH 5、 測量精度：±3% RH 6、 響應時間：8s |
5. 外形尺寸及安裝方式
L80mm x W80mm x H20mm
安裝開孔尺寸：標準86式
安裝方式：側裝或者吸頂安裝
6. 注意事項
2 禁止改動、移位電子元件安裝狀態。
2 模組不可經受過度的撞擊或震動。
2 安裝時保證空氣流通正常
2 避免粘性粒子進入傳感器，防潮濕，以防影響性能。
7. 電氣接線
|
接線方式 |
|
|
線號 |
信號類型 |
|
1 |
直流24V正 |
|
2 |
直流24V負 |
|
3 |
RS485 B |
|
4 |
RS485 A |
|
5 |
CO2濃度輸出+ |
|
6 |
CO2濃度輸出- |
詳見傳感器包裝盒內接線圖紙。
8. 通訊參數
本傳感器采用RS485總線，MODBUS RTU協議通訊。
RS485通訊參數為：19200，N，8，1.

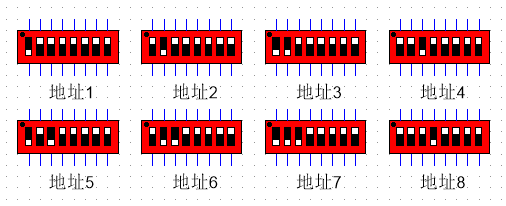

MODBUS地址為板載撥碼開關S1，共8位，從1#-128#，用戶可根據實際情況選擇，默認地址為1；如下所示：
MODBUS寄存器地址：
|
地址 |
名稱 |
單位 |
|
30001 |
CO2濃度值 |
Ppm |
|
30002 |
VOC濃度值 |
Ppb |
|
30003 |
溫度 |
℃ (放大10倍) |
|
30004 |
濕度 |
RH % |
|
30005 |
備用 |
|
|
30006 |
備用 |
|
|
30007 |
備用 |
|
|
30008 |
本機地址值 |
|
